固定式破碎生产线设备组合设计要点，及优缺点

破碎生产线设计重点由破碎装置、筛选分级装置、制砂装置（不生产人工制砂则没有）、储存及发运装置以及防尘装置构成。本文介绍破碎生产线设计的5大要点及重点分析5种不同破碎设备组合的设计要点和优缺点分析，希望给您的设备选型提供一些帮助。


1. 破碎装置

1.1 卸料堆设计注意事项

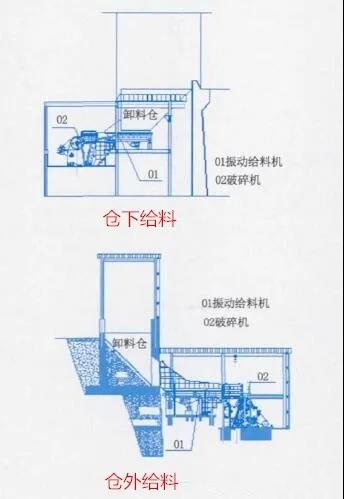

卸料堆的主要形式有仓下和仓外两大类形式，下图所示。

振动给料机设计在卸料堆正下部，也就是我们说的仓下给料，优点是对差别状态的物料适应强，卸料相比通畅；不足是仓内物料直接压在机械上，对机械的标准较高，机械的制造费用较高。

振动给料机设计在卸料堆下部外侧，也就是我们说的仓外给料，优点是仓内物料不直接压在机械上，对机械的标准偏低，机械的制造费用相应较小；不足是物料中含土较多或许流动性较差时容易堵机或许卸料不通畅。



1.2 破石机挑选准则

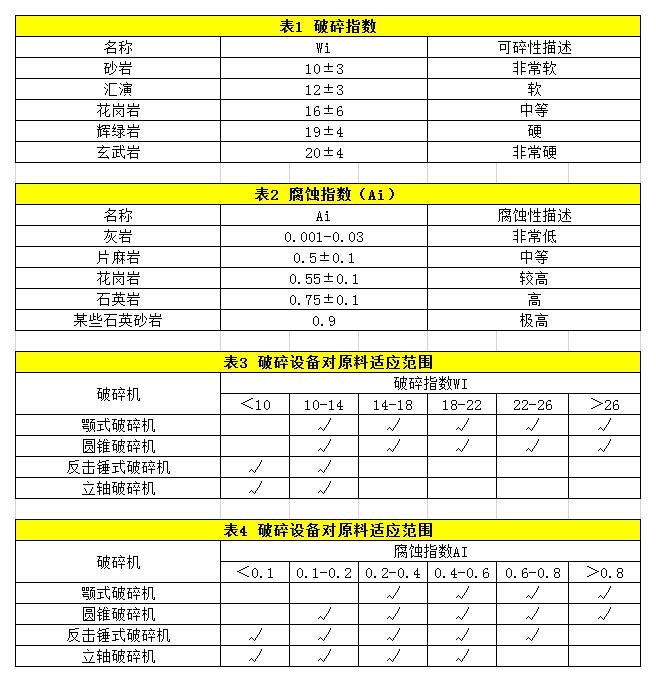

石头破碎生产线设计中的粉碎装置重点由一破、中间破以及整型破碎（整形）构成、每一阶段机械的型号选择重点由岩石的粉碎功指数、磨蚀指数、非常大喂料粒度以及产品的性能标准的。Wi：粉碎功指数——物料粉碎的难易规范，Ai：磨蚀指数——物料对机件的磨损规范，常见岩石的Wi以及Ai见表1、表2。粉碎机械对原石料的适应方面见表3、表4。





粉碎装置的规程有：重型锤式反击破碎机装置、颚破+反击破装置、颚破+圆锥破装置、颚破+反击破+立轴冲击破装置以及颚破+圆锥破+圆锥破装置。粉碎装置的挑选应依据物料特征、产品形状以及市场需要思考。



（1）重型锤式反击破碎机装置

重型锤式反击破碎机装置由重锤式破碎机以及筛选分级装置构成

优点：一次成型，流程简要；易维修保护经营；使用面积少；工程投资低；单位产品外观耗能低；出料粒型标准，含粉量低；主要应用在石场和水泥厂碎石生产线的石灰石破碎。

不足：加工花岗岩等高硬度物料磨损大。



（2）颚破+反击破装置

优点：装置能力粒径较多，可大产量化，其应用领域广；产品品种份额易调整；适用在中等磨蚀指数物料。

不足：单位产品外观耗能较高；对高磨蚀指数岩石的适应性差，产品形状中等，粗粒径骨料的创造率中等；破石机需要的收尘风量大；易损件的消耗比圆锥式破石机高。



（3）颚破+圆锥破装置

优点：产品品种份额易调整；适用在高磨蚀指数物料；产品形状好，细粉量小，粗粒径骨料的创造率高；破石机需要的收尘风量小；单位产品外观耗能低；易损件的消耗低。

不足：圆锥式破石机粒径较少，当装置能力标准较大时需要三级粉碎或需较多台破石机，同时规程复杂，工程投资高；其应用领域相对较反击破窄。



（4）颚破+反击破+立轴冲击破装置

此装置由颚破、反击破、立轴冲击破以及筛选分级装置构成，其规程差不多与颚破+反击破装置一样，只是扩大了立轴冲击破对骨料整型以达到高质量骨料消费者需要。该装置除占有颚破+反击破装置优、不足外还占有以下优缺点：

优点：可供应多性能骨料以达到差别消费者需要，立轴冲击破出现细粉料较多能够兼顾生产人工制砂；

缺点：规程复杂，工程投资高；单位产品外观耗能高。



（5）颚破+圆锥破+圆锥破装置

此装置由颚破、圆锥破、圆锥式破石机以及筛选分级装置构成，其规程差不多与颚破+圆锥破装置一样，只是扩大了一级圆锥破。该装置除占有颚破+圆锥破装置优、不足外还有以下特点：

优点：能够达到装置产量能力较大标准；

缺点：规程复杂，工程投资高。





1.3 筛选分级机械设置

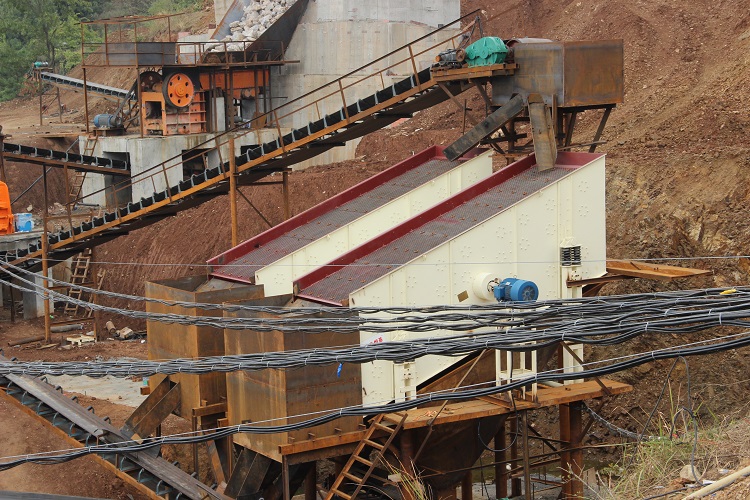

在石头破碎生产线设计中的初级破碎之前定做筛选分级，这样能够把不需要粉碎的细石料以及土筛除，再历经筛石子机能够把土以及细骨料筛出来，这样既可以防止细石料再粉碎扩大外观耗能以及扩大粉料，又能够把土排除以降低后面工序的扬尘，还能够增强骨料的性能。



1.4 缓冲料堆或许中转仓设置

在骨料生产线的初级破碎以及中、整型破碎之间定做半成品砂石料堆，此半成品砂石料堆的作用是：可平衡骨料生产线整体的装置能力，中、整型破碎破石机的粒径型号选择就不需要思考初级破碎破石机的波动系数；如果初级破碎车间检修时，则下游的骨料制成车间能够持续生产；不仅如此为了安全，许多矿用只在白班进行开采，则下游的骨料制成车间仍可两班生产以灵动达到市场需要，而且下游的骨料制成车间机械台数可降低一半或许挑选处理量小的机械与上游匹配（因半成品砂石料堆可灵动调整装置能力），相应能够降低装置投资。

2. 筛选分级装置

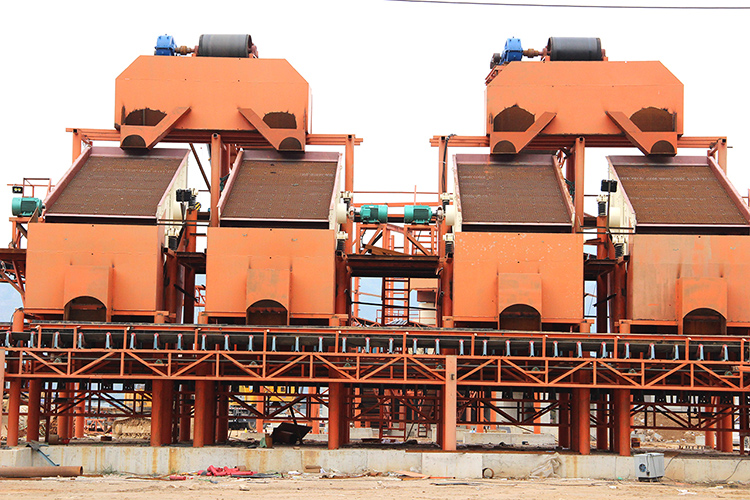

石头破碎生产线设计中的筛选分级装置的定做注意事项重点有：正确的挑选筛子的面积；上游输送系统与筛分机之间的溜子要定做正确以保障物料能够平铺到整个筛网表面上；正确的搭配除尘器的粒径以保障达到环保标准；筛石子机与下游输送系统之间的溜子要思考防磨及防噪声。

3. 制砂装置

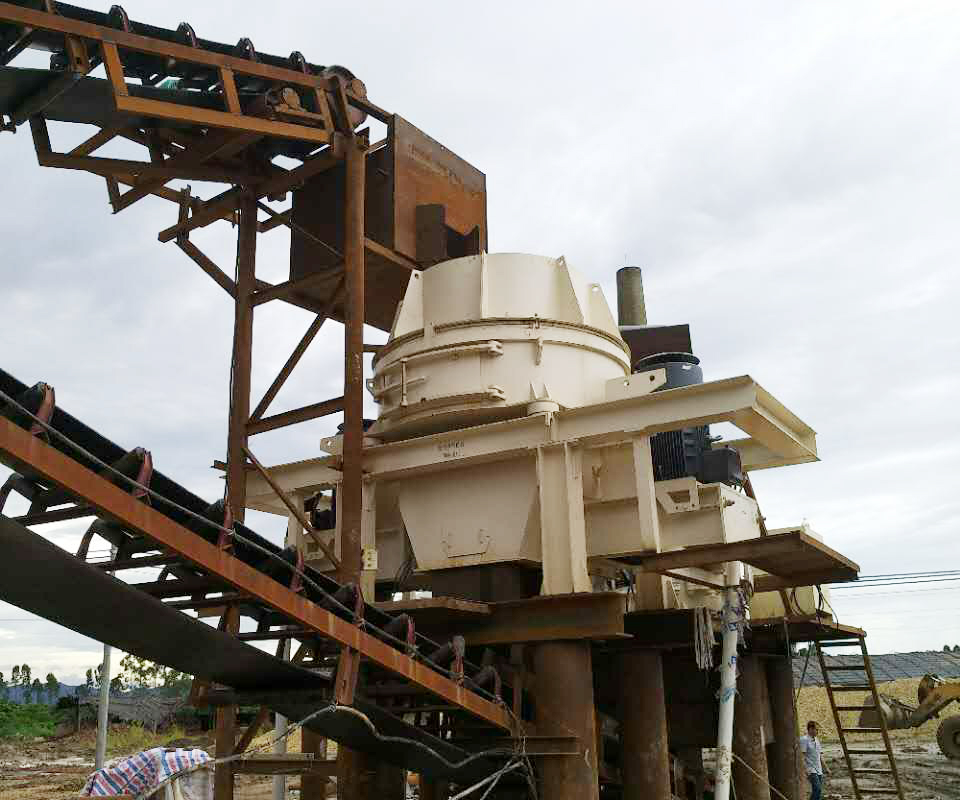

制砂装置重点由整形制砂机、震动分级筛、颗粒级配调整机、空气筛构成，其重点的定做注意事项有：进制砂机的原石料的粒径越接近产品则制砂效能越高，因此生产时用粒径较小的原石料，而不应用超粒径的原石料，这样不仅制砂效能有所降低，还会加速机械的损失；进空气筛的原石料的水分无法大于2%，不然导致空气筛的分离效能，针对雨水较多的区域定做要思考防雨措施。



4. 储存及发运装置

骨料存储通常采纳封闭的钢库（或许商砼库）以及钢构造大棚，储库对应的发运装置为汽车自动装车机，钢构造大棚对应的发运装置为铲车装车；储库单位储藏量的投资要高于钢构造大棚，但是其扬尘少且自动装车效能高；钢构造大棚单位储藏量的投资低，但是其工作环境差且装车效能低。在环保标准较严的区域优先采纳封闭的钢库（或许混商砼库），这样更有助于历经环保验收。

5. 防尘装置

防尘装置由喷水降尘以及袋除尘器两部分构成，喷水的作用是少出现粉尘，袋除尘器的作用是把出现的粉尘收集起来。在骨料生产线通常在卸料堆以及各个转运站的胶带机头部漏斗设置洒水装置，成品储存假如采纳钢构造大棚的话也设置喷水装置。喷水装置的定做要注意喷嘴位置及数目定做正确，水量能够调整，水压有保障，不然降尘成效不显著还容易堵筛石子机的筛孔导致生产。袋式除尘器的定做注意袋式除尘器的粒径、数目及收场风管要定做正确，收尘灰需单独设置储库储存不应再回到生产线上以免除到下游出现二次扬尘。

不仅如此在定做中降低各进料溜子的落差既降低必需的开设费用，也是降低粉尘出现的一款手段。





石头破碎生产线设计应依据详细环境、物料特征、产品形状以及市场需要思考，就产品形状来讲重型锤式反击破碎机优于鄂破和圆锥破，成品储存采纳封闭的钢库（或许商砼库）相针对钢构造大棚更利于环保，在环保标准较严的区域优先采纳。



在设计生产线时应依据骨料矿用的优点，思考各个工序的点，才可以设计出开设投资低、运营费用低、经济利益高、环境友好型的好质量砂石料生产线。
