五大类颚破特点介绍，包括简摆、复摆鄂破

2022-05-10 14:46

01复摆颚式破碎机

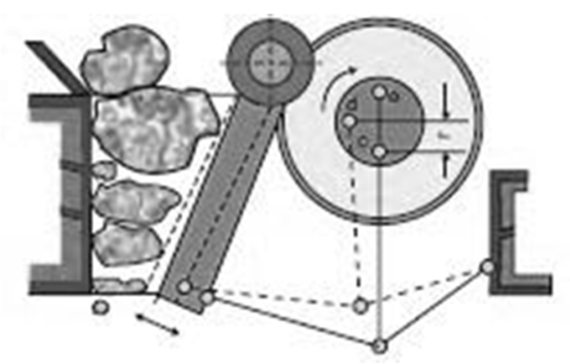

说到复摆颚破就要提下简摆式，两者是按动颚运动轨迹划分的，简摆颚破（如下图）有两根轴和两块肘板，其中一根是偏心轴，由电机带动，动颚向定颚做往复运动，物料由此发生挤压破碎，破碎后的物料靠自重排出破碎机。

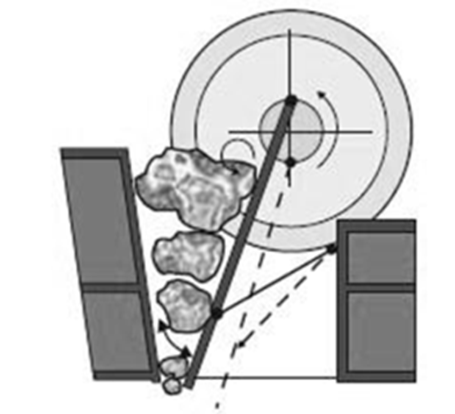

复摆颚破有一根偏心轴和一块肘板，旋转的偏心轴带动定颚，使动颚向定颚往复运动，运动轨迹从上到下由圆向椭圆变化，物料除受到挤压破碎外，还受到一种向下掏的力，这样物料除自重作用排出破碎腔外，这种下掏力也加快了物料的通过速度。

简摆破碎机的优点在于衬板磨损远远小于复摆，除此之外，其他方面都劣于复摆，如生产能力低，设备重量大，因此基本已不用。当前市场上较多的都是复摆式颚破。

02 振动颚式破碎机

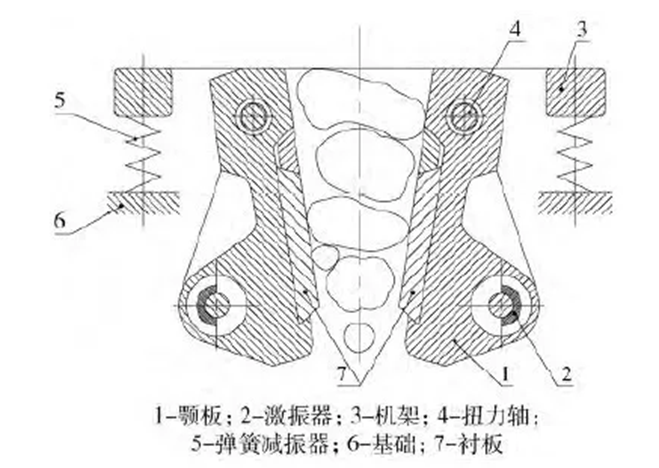

振动颚式破碎机是利用不平衡振动器产生高频振动和离心惯性力实现对物料的破碎。它由机架、两个对称布置的动颚、不平衡振动器、颚板弹性悬挂装置等主要部件构成。

颚板吊挂在机架上，一对不平衡振动器用电机驱动做相对转动。不平衡振动器的传动装置与动颚弹性连接，可减少传动装置及其轴承上的冲击载荷。

该颚破不需配备大型基础，适合安装在露天矿可移动式破碎机组和井下破碎机硐室，批量给料，也可以充满给料，大于排料口尺寸的物料能自动通过，不堵料，不设安全装置。可破碎坚硬物料，也可以处理含有细粒成分多和含水分高的粘性物料。

03 颚旋式破碎机

颚旋式破碎机是基于标准旋回式破碎机开发的。将旋回破碎机一侧给料口封闭，另一侧给料口加大。给料口通常装有带齿衬板，并与上机架一起形成了初碎区。初碎后的物料在破碎腔下部被进一步破碎，以达到所要求的粒度。

颚旋式破碎机具有颚破与旋回两段破碎的功能，比同等规格的旋回破碎机可以处理更大的物料，因此颚旋式破碎机具有更大的破碎比，并且在给料区域不易堵塞。

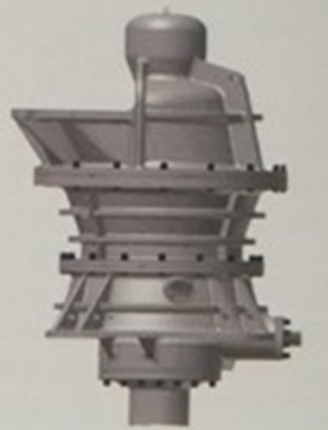

下图为蒂森克虏伯生产的颚旋破碎机照片：

04 外动颚低矮颚式破碎机

与传统复摆颚式破碎机正好相反，动颚和偏心轴分别位于破碎腔及定颚两侧，由电机经三角皮带驱动偏心轴，通过边板将偏心轴的转动传到外侧的动颚上，使动颚进行周期性摆动。落入动颚和可调颚组成的破碎腔中的物料受挤压、劈裂和弯曲作用而被破碎，由排料口排出。

动颚和连杆的分离，使连杆的运动已不再约束动颚的运动特性，只要改变机构参数，就可调整动颚运动轨迹，从而获得理想动颚运动特性，使动颚水平行程大，垂直行程小，破碎效率高，衬板磨损少。外形低矮，喂料高度低，降低破碎作业空间，适于安装在井下破碎机硐室。通过调整肘板尺寸，借助于可调颚自重，可方便的调整排矿口大小。

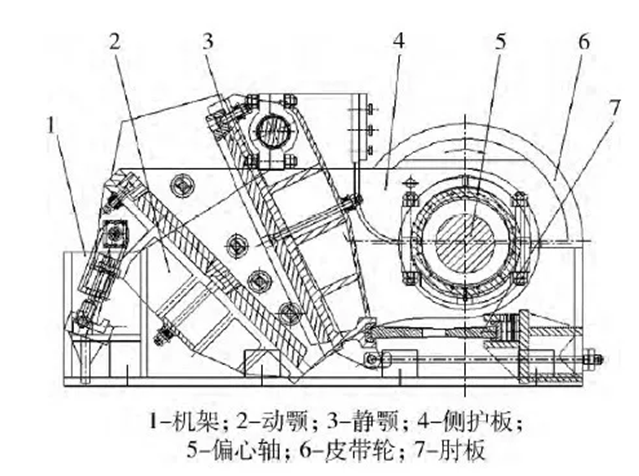

下图是北京矿冶研究总院开发的新型外动颚低矮颚式破碎机：

05 双腔颚式破碎机

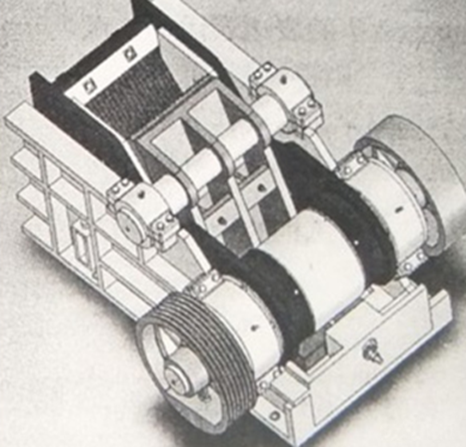

（1）沈阳**学院开发的SX系列双动颚破碎机
以两个同步反向相对运动的双动颚取代了复摆颚式破碎机单动颚，以推力板为负倾角的主体铰接四杆机构替代正倾角结构。增加动颚水平行程，提高破碎力。采用深破碎腔、变啮角、高转速、大动量的传动等措施，使该机具有处理能力高、破碎比大、能耗低、衬板磨损小的优点。

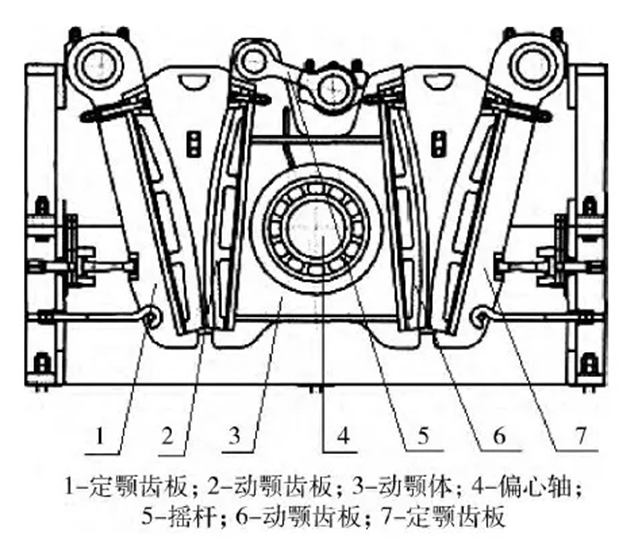

（2）北京矿冶研究总院开发的PSS型双腔双动颚式破碎机
具有独特的单转双耳轴承座镶嵌式动颚结构，一根轴同时带动两个动颚工作，充分利用破碎机空行程的蓄能作用，提高了处理能力。负支承、零悬挂、高深曲线型破碎腔，破碎比大，产品粒度细，衬板寿命长，排矿口调整方便。

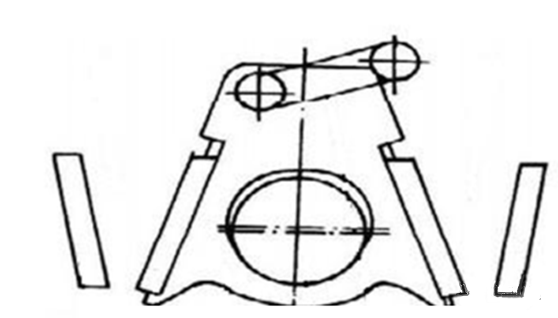

（3）中南工业大学开发的双腔颚式破碎机
两个破碎腔以偏心轴为中心对称布置，动颚两侧各有一块活动齿板，分别与固定颚板组成两个破碎腔。它是一个倒置的四杆机构，具有啮角小、破碎腔深的特点，在排料口附近的平行区长，使物料破碎充分，产品粒度细而均匀，处理能力大，衬板磨损小，齿板寿命长。
