关于颚破，这7方面差别你一定要知道！
2022-02-24 12:31
作为应用广泛的粗破设备，颚破已有百年的发展历史。目前市场上存在的颚破在结构、外形、设计、材料等方面均存在一定差别，本文主要从破碎腔、机架、排料口调整、电机安装、轴承等7个方面进行介绍，希望大家在选购时明确所需，买到称心如意的产品。
传统破碎腔是“直角三角形”，定颚是直边，动颚是斜边，新的破碎腔是“对称等腰三角形”，这种腔型的破碎机，在同样入料口尺寸的情况下，其允许进料粒径要比传统破碎腔型的大5%，传统破碎腔型的破碎机进料口尺寸D与最大进料粒径F的关系为F=0.85D，“对称等腰三角形”破碎机F=0.9D。
颚破的动颚和定颚的夹角或称“啮合角”的大小是衡量破碎机性能的一个主要参数，夹角越小，破碎力越大，同样进料口尺寸的破碎机就越高，处理能力也就越大，先进的夹角在18°-21°之间，国内传统PE破碎机夹角在21°-24°之间，啮合角小的破碎机由于承受的破碎力大，因此对机体、轴、轴承等的制造加工要求高。
一种是将电机置于破碎机机架上（一体式），采用三角皮带传动，破碎机一般与基础采用橡胶垫片弹性联接；
另一种是将电机安装在基础上（独立式），这时破碎机要求与基础螺栓联接。
前一种安装对基础扰动小，但由于受电机与破碎机皮带轮间距的限制，皮带包角小，因此，需要多根三角带才能满足功能传动的要求，另外，也要求电机质量可靠，以免电机振动过程中发生绝缘破坏；电机安装在基础上，破碎机对基础的扰力大，对基础要求高，增加基础的土建结构成本。
轴承一般选择双列圆锥滚柱球面轴承，对于架体轴承座，有些选择整体式轴承座，有的选择半开式轴承座。半开式轴承座安装要格外小心，否则安装不好，易使轴承受力不均，导致轴承损坏，但半开式轴承座易于快速装拆，如美国爱斯泰克（Astec）公司就采用的这种轴承座型式。对于国产颚破，建议尽量不用这种半开式轴承座。
直接启动一般针对小型颚破、电机功率不大，电网容量允许；
变阻启动适用绕线电机，由于绕线电机的堵转矩大，更适应破碎机的工况，因此这种启动方式较普遍
07破碎机的转速和冲程
与国产PE颚破的转速和冲程相比，国际上主要的颚破生产厂家的产品都有较大的转速和冲程。颚破的啮合角、转速、冲程三者之间相互影响，转速由物料破碎的次数和通过破碎机的排出速度决定，并不是速度越快越好，速度越快，破碎后的物料还没有来得及落下又遭受挤压破碎，物料就无法排出破碎机，速度太慢，物料未经破碎就直接排出破碎机；冲程决定破碎力的大小，冲程大，破碎力就大，破碎效果就好，冲程的大小由岩石的破碎硬度决定；随着破碎机破碎腔的高度的不同，破碎机的转速也相应改变。
01 破碎腔

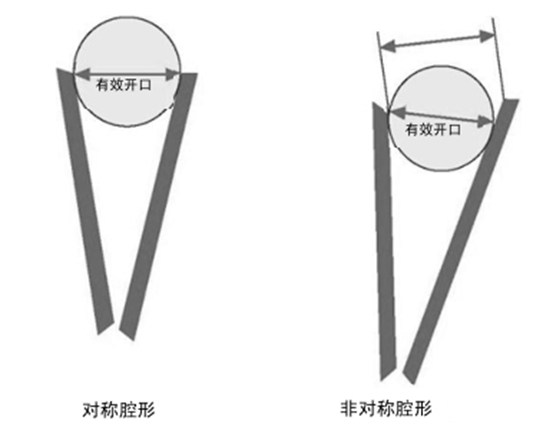

传统破碎腔是“直角三角形”，定颚是直边，动颚是斜边，新的破碎腔是“对称等腰三角形”，这种腔型的破碎机，在同样入料口尺寸的情况下，其允许进料粒径要比传统破碎腔型的大5%，传统破碎腔型的破碎机进料口尺寸D与最大进料粒径F的关系为F=0.85D，“对称等腰三角形”破碎机F=0.9D。
02 机架

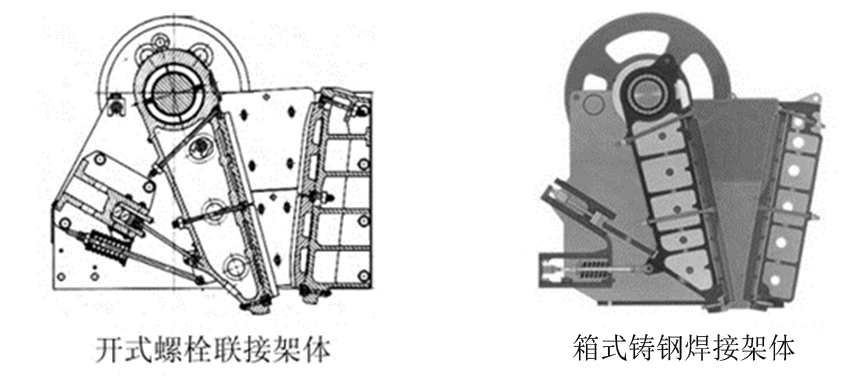

颚破机架的结构形式多样，有焊接架体，有螺栓联接架体，有开式架体，有箱式架体。美卓的C系列颚式破碎机采用的是开式螺栓联接架体，其优点在于可拆片运输，对地下工程适应性较强，而且架体修复较方便，缺点是组装要求高，不宜保证安装精度；山特维克的CJ系列颚破则采用的是箱式铸钢焊接架体，强度高，结构稳定性好，加工制造精度易于保证，缺点是架体必须是整体运输，对特大型颚破，要考虑运输道路情况。03排矿口调整机构

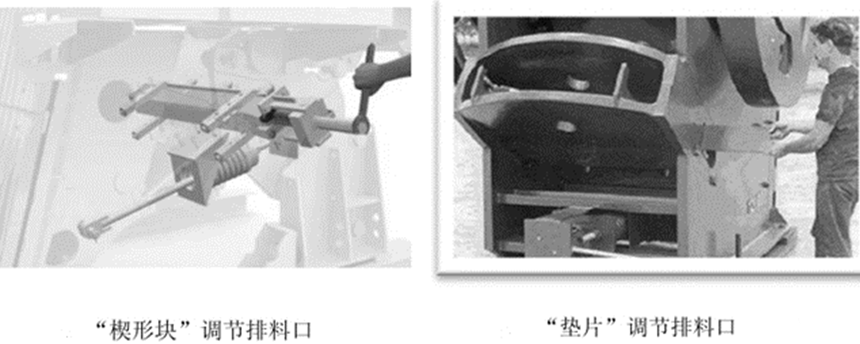

颚破排矿口调整机构有多种，较为普遍的主要有“垫片”调整和“楔形块”调整，“垫片”调整方便可靠，加工制造容易，“楔形块”调整操作方便，但可靠性不如“垫片”式。近几年发展了一种“液压缸”替代肘板和排矿口调整机构，这种破碎机用在移动破碎站上优势明显。04电机安装型式
电机安装有两种方式：一种是将电机置于破碎机机架上（一体式），采用三角皮带传动，破碎机一般与基础采用橡胶垫片弹性联接；
另一种是将电机安装在基础上（独立式），这时破碎机要求与基础螺栓联接。
前一种安装对基础扰动小，但由于受电机与破碎机皮带轮间距的限制，皮带包角小，因此，需要多根三角带才能满足功能传动的要求，另外，也要求电机质量可靠，以免电机振动过程中发生绝缘破坏；电机安装在基础上，破碎机对基础的扰力大，对基础要求高，增加基础的土建结构成本。
05轴承及轴承座的型式

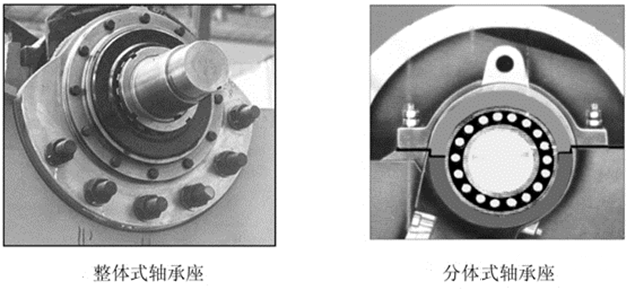

轴承是颚式破碎机的核心部件，价值高，要求可靠性高，一旦出问题往往维修成本高，维修时间长，因此，轴承及轴承座相关部件的设计制造要求严格。轴承一般选择双列圆锥滚柱球面轴承，对于架体轴承座，有些选择整体式轴承座，有的选择半开式轴承座。半开式轴承座安装要格外小心，否则安装不好，易使轴承受力不均，导致轴承损坏，但半开式轴承座易于快速装拆，如美国爱斯泰克（Astec）公司就采用的这种轴承座型式。对于国产颚破，建议尽量不用这种半开式轴承座。
06启动与控制
颚破主电机启动一般可以直接启动、电子软启动器启动、变阻启动。直接启动一般针对小型颚破、电机功率不大，电网容量允许；
变阻启动适用绕线电机，由于绕线电机的堵转矩大，更适应破碎机的工况，因此这种启动方式较普遍
07破碎机的转速和冲程
与国产PE颚破的转速和冲程相比，国际上主要的颚破生产厂家的产品都有较大的转速和冲程。颚破的啮合角、转速、冲程三者之间相互影响，转速由物料破碎的次数和通过破碎机的排出速度决定，并不是速度越快越好，速度越快，破碎后的物料还没有来得及落下又遭受挤压破碎，物料就无法排出破碎机，速度太慢，物料未经破碎就直接排出破碎机；冲程决定破碎力的大小，冲程大，破碎力就大，破碎效果就好，冲程的大小由岩石的破碎硬度决定；随着破碎机破碎腔的高度的不同，破碎机的转速也相应改变。
